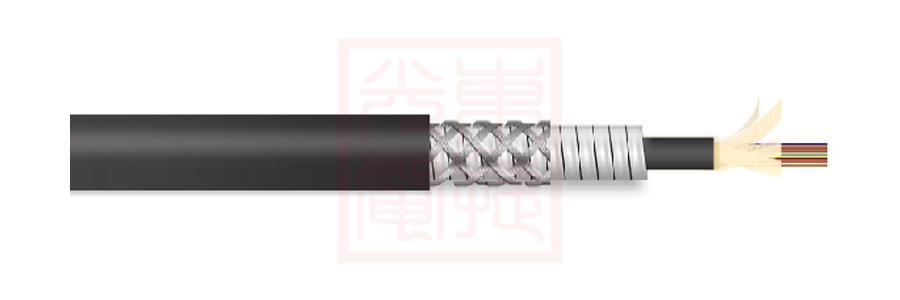

- 實物示意圖
- 光纜結構圖
- 光纜結構參數
- 光纜性能
- 光纜應用
- 光纖性能
- 顏色區分
- 其它訊息
附註：光纜的外護套材質、顏色及印字資訊可依客戶的要求訂製
由內至外結構為：
光纖：0.25mm著色光纖× 24芯;
芳綸纖維：4股× 1100D;
光纜內護套：低煙無鹵LSZH;
螺旋鋼帶鎧裝：OD 4.7mm；
金屬編織網：3（6）×16錠;
光纜外護套：聚氯乙烯PVC。
| 光纜型號 | 單位 | DJ-GYFHK(B)V-24S | |||
| 鎧管外徑 | mm | 4.70±0.10 | |||
| 芳綸纖維 | Detex | 1100 | |||
| 編織尺寸 | mm | 5.00±0.10 | |||
| 護套外徑 | mm | 6.50±0.30 | |||
| 護套材質 | / | 聚氯乙烯（PVC） | 低煙無滷（LSZH） | 聚氨酯（TPU） | |
| 工作溫度 | ℃ | -20~+70 | -40~+85 | -40~+90 | |
| 光纜重量 | Kg/km | 65 | |||
| 彎曲半徑 | mm | 動態20D 靜態10D | |||
| 抗拉強度 | N | 長期600 短期800 | |||
| 抗壓強度 | N/10cm | 長期3000 短期5000 | |||
 | 防鼠咬 | √ |  | 抗扭轉 | √ |
 | 光纖到戶 | √ |  | 抗拉 | √ |
 | 水平佈線 | √ |  | 管道 | √ |
 | 垂直布線 | √ |  | 直埋 | |
 | 基站拉遠 | √ |  | 架空 | |
 | 機房布放 | √ |  | 阻水 | |
 | 野戰布放 | √ |  | 防火 | √ |
| 光纖尺寸 | mm | 0.25±0.01 |
| 內護套材質 | / | LSZH |
